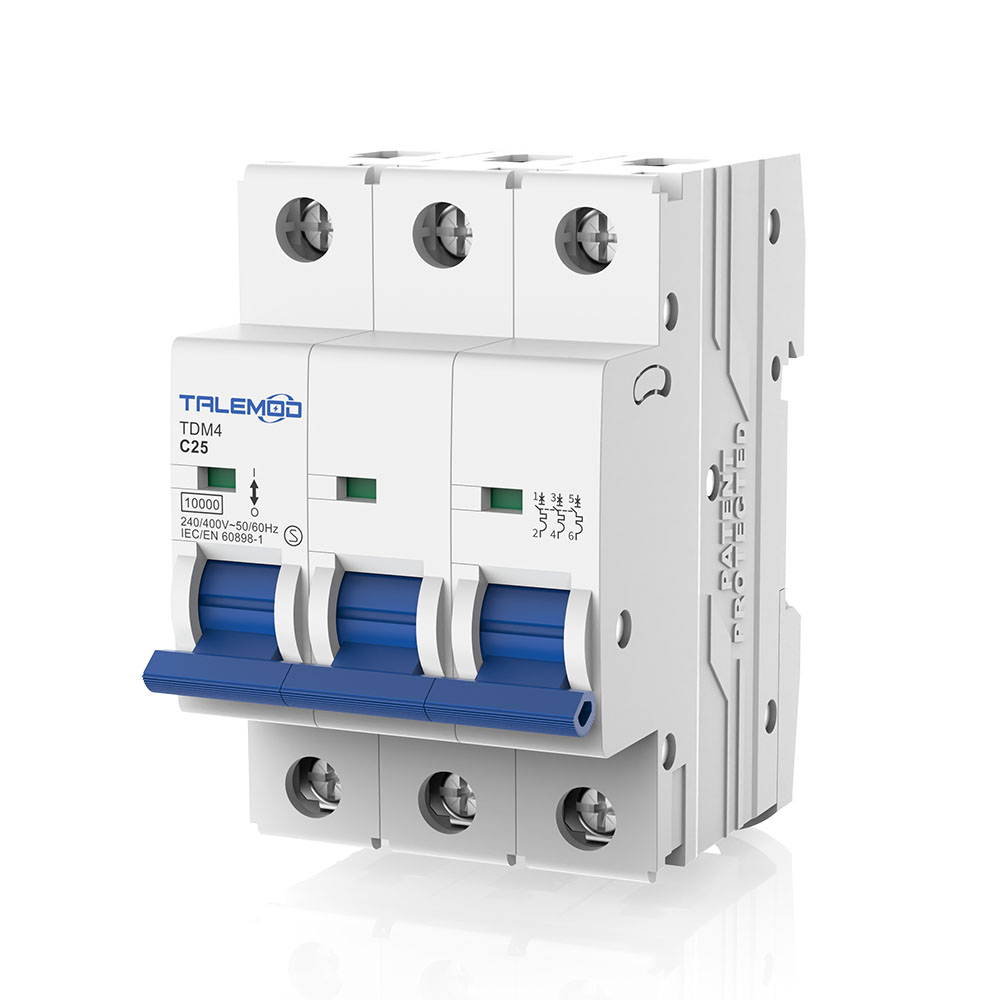

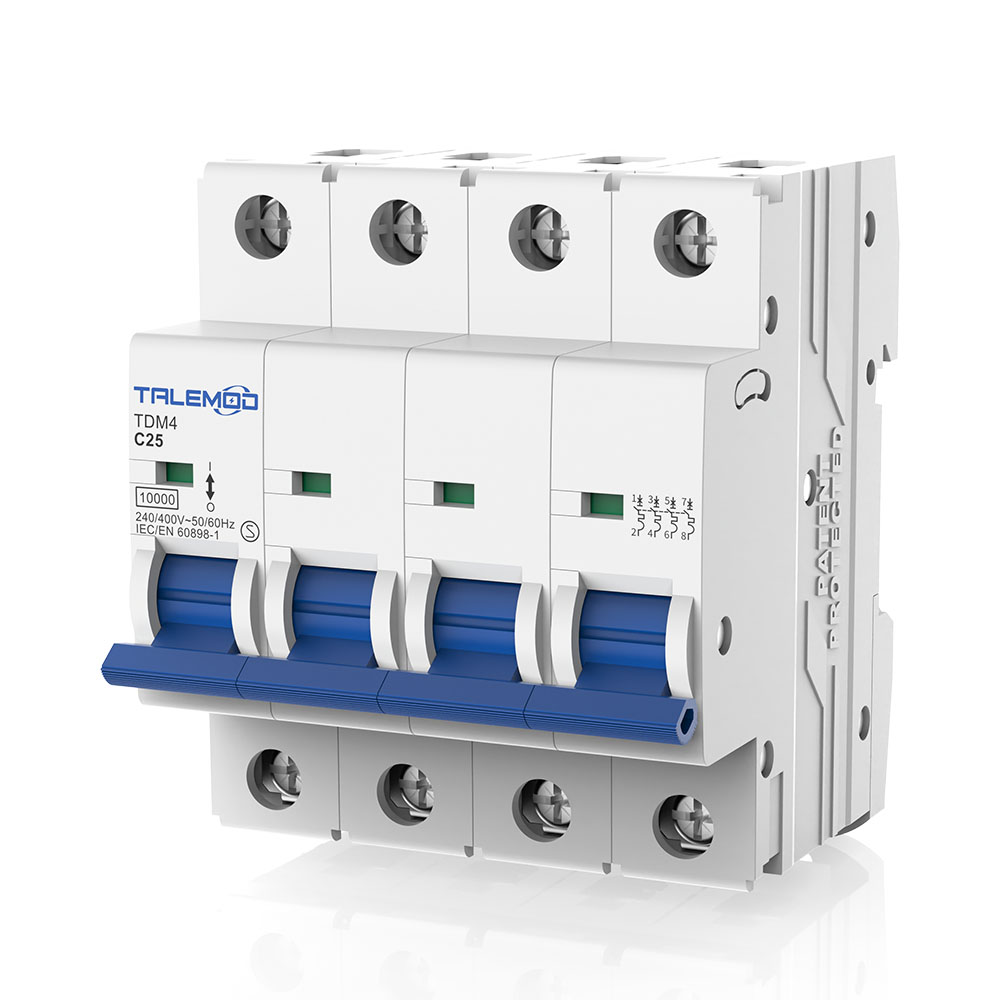

Disyuntor miniatura TDM4 de 10 kA
Datos técnicos
| Estándar | IEC60898-1 |
| Corriente nominal (pulg.) | 1-63A |
| Polos | 1P 2P 3P 4P |
| Tensión nominal (Ue) | 1P:240/415V~ 2/3/4P:415~ |
| Tensión de aislamiento (Ui) | 500V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de rotura nominal (Icn) | 10KA |
| Capacidad nominal de interrupción de cortocircuito (LCS) | 7.5KA |
| Clase limitante de energía | 3 |
| Curva de disparo | BCD |
| Vida eléctrica y mecánica | 20000 |

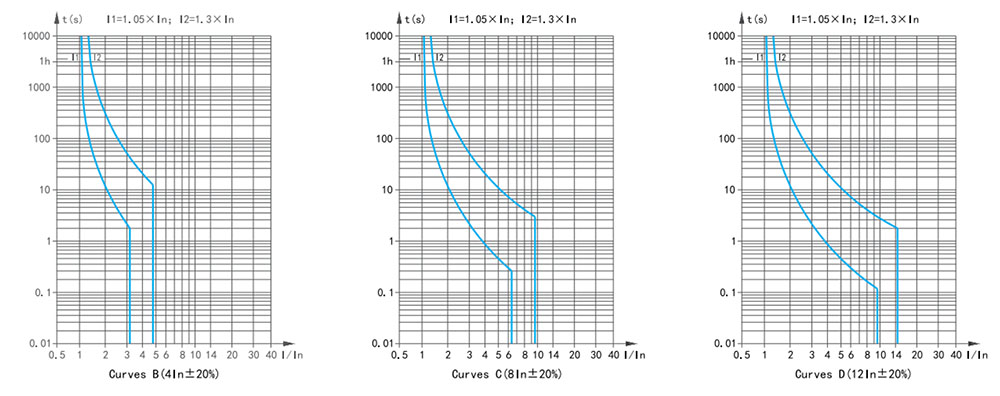

Características de protección contra sobrecargas de corriente
| Procedimiento de prueba | Tipo | Corriente de prueba | Estado inicial | Con tropiezo o sin tropiezo Límite de tiempo | Resultado esperado | Observación |
| A | B, C, D | 1.13 pulgadas | frío | t≤1h | no tropezar | |
| B | B, C, D | 1,45 pulgadas | después de la prueba A | t | tropezar | La corriente es constantemente hacia el valor especificado dentro de 5 segundos |
| do | B, C, D | 2,55 pulgadas | frío | 1s 1s | tropezar | |
| D | B | 3 pulgadas | frío | t≤0,1s | no tropezar | Enciende el |
| do | 5 pulgadas | interruptor auxiliar a | ||||
| D | 10 pulgadas | cerrar la actual | ||||
| Y | B | 5 pulgadas | frío | t | tropezar | Enciende el |
| do | 10 pulgadas | interruptor auxiliar a | ||||
| D | 20 pulgadas | cerrar la actual |
Instalación
| Grado de protección | IP20 |
| Temperatura de referencia para el ajuste del elemento térmico | 30℃ |
| Temperatura ambiente | -25~+40℃ |
| Temperatura de almacenamiento | -25~+70℃ |
| Tipo de conexión de terminal | Barra colectora de cable/tipo U/barra colectora de tipo pasador |
| Tamaño del terminal superior/inferior para cable | 25 mm² |
| Par de apriete | 2,5 Nm |
| Conexión | Arriba y abajo |
Combinación con accesorios
| liberación de derivación | SÍ |
| Contacto auxiliar | SÍ |
| Contacto de alarma | SÍ |
| Liberación por bajo voltaje | SÍ |
| liberación por sobretensión | SÍ |
Características y ventajas del producto
Seguro y fiable: Proporciona una protección precisa contra sobrecargas y cortocircuitos, reduciendo significativamente el riesgo de incendios eléctricos.
Control manual: Ofrece un funcionamiento manual fiable de encendido y apagado, actuando como un interruptor de aislamiento para facilitar el mantenimiento y la reparación del equipo.
Funcionamiento sencillo: Tras solucionar la avería, el suministro eléctrico se puede restablecer simplemente girando la palanca a la posición de "ENCENDIDO".
Diseño modular: Presenta dimensiones estandarizadas (modulares) para una fácil instalación en los rieles de montaje del cuadro de distribución, lo que ahorra espacio y simplifica la instalación y el mantenimiento.

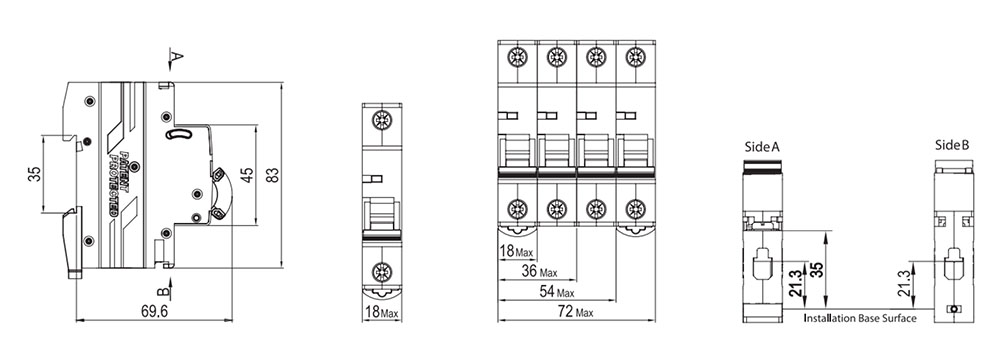

Tabla de dimensiones generales y de montaje
