Dispositivo de recierre de 10 kA TDRDM-C

Datos técnicos

Modo de control	Controlado por interruptor
Terminales de suministro	A1-A2
Rango de voltaje	12 V CC, 24 V ~ 48 V CC
Entrada de potencia	CC máx. 1W (en espera) máx. 20W (en funcionamiento)
Rango de voltaje	CA 220V (50-60Hz)
Tolerancia de tensión de alimentación	-10%;+10%
Entrada de potencia	CA máx. 1 VA (en espera) máx. 20 VA (en funcionamiento)
Tolerancia de tensión de alimentación	-10%;+10%
Indicación de suministro	LED rojo
¡Hora de actuar!	≤1s
Tiempos de cierre automático	0,05 %/°C,a=20° (0,05 °F,a=68 °F)
Vida mecánica	6000
Vida útil eléctrica (AC1)	4000
Temperatura de funcionamiento	-20 ℃ a +55 ℃ (-4 ℉ a 131 ℉)
Temperatura de almacenamiento	-35 ℃ a +75 ℃ (-22° a 158 ℉)
Carril de montaje/DIN	Carril DIN EN/IEC 60715
Grado de protección	IP20
Posición operativa	Cualquier
categoría de sobretensión	III
Grado de contaminación	2
Tamaño máximo del cable (mm)	Cable sólido máx. 1x2,5 o 2x1,5 / con funda máx. 1x2,5 (AWG 12)
Dimensiones	82x18x78 mm
Peso	80 g

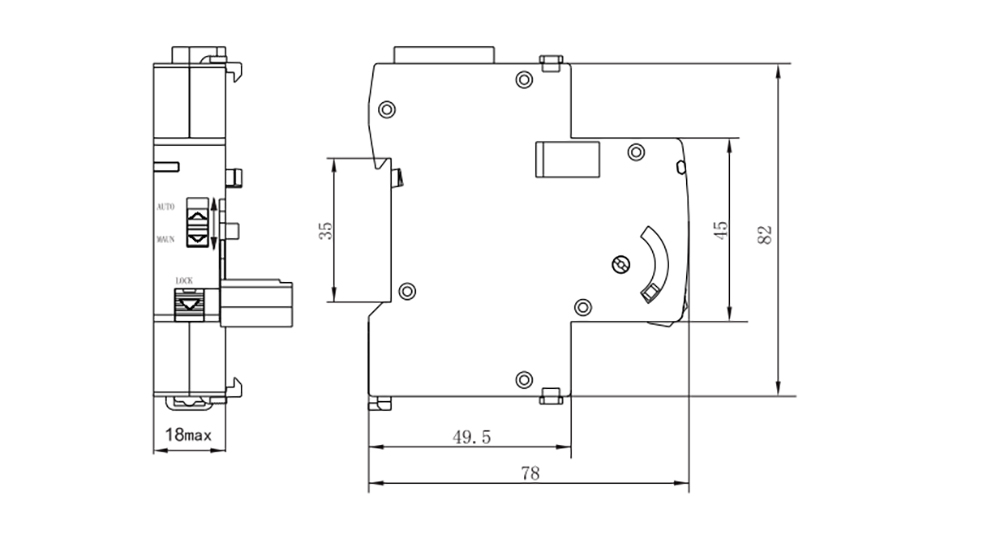

Tabla de dimensiones generales y de montaje

Descripción general del producto

El dispositivo de reconexión automática es un equipo inteligente de protección de distribución eléctrica diseñado específicamente para la autorreparación de fallas transitorias y el bloqueo de fallas permanentes. Mediante el monitoreo en tiempo real del estado de la línea por microprocesadores, realiza múltiples intentos de reconexión automática según programas preestablecidos tras la desconexión por falla. Su principal valor reside en la capacidad de distinguir eficazmente entre fallas transitorias y permanentes, reduciendo significativamente los cortes de energía causados ​​por eventos instantáneos como rayos y contacto con árboles, lo que mejora la confiabilidad del suministro eléctrico y las capacidades de gestión inteligente.

Funciones principales

Identificación inteligente de fallas: Utiliza criterios de voltaje-tiempo o corriente-tiempo para determinar con precisión las características de la falla.

Recierre adaptativo: admite de 1 a 3 intentos de recierre programables con tiempo de retardo ajustable (0,1-300 segundos).

Registro de fallas: Captura la última forma de onda de corriente de falla, lo que facilita el análisis y la localización de fallas.

Redes de comunicación: Equipado con interfaces RS485/Ethernet, compatible con la monitorización remota a través del sistema SCADA.s

Principales campos de aplicación

Líneas de la red de distribución: interruptores de sección de línea aérea de 10 kV, cajas de derivación de cables

Nuevas estaciones de energía: líneas de recogida de plantas fotovoltaicas, salidas de transformadores de cajas de parques eólicos.

Suministro de energía industrial: Líneas de suministro de carga crítica, protección de líneas dedicadas a la minería.

Redes eléctricas rurales: Líneas radiales de larga distancia, líneas de distribución en zonas montañosas.

Instalaciones públicas: Unidades de distribución eléctrica anulares del aeropuerto, sistemas de alimentación eléctrica para tracción del metro.
